连接PCI采集卡的几种方式

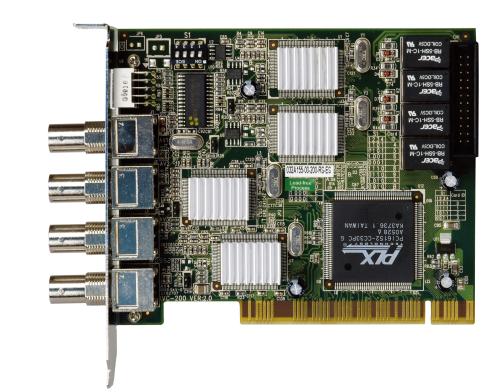

PCI采集卡是诸多图像采集卡中的一类，是一种基于 PCI 总线的数据采集卡，可直接插在 IBM-PC/AT 或与之兼容的计算机内的任一 PCI 插槽中，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统，也可构成工业生产过程监控系统。
    PCI采集卡的基本功能有：12位A/D转换、D/A转换、数字量输入、数字量输出、计算器/定时器功能，那到底如何连接PCI采集卡呢？主要有以下几种连接方式
第一种：AD 单端输入连接方式
单端方式是指使用单个通道实现某个信号的输入，同时多个信号的参考地共用一个接地点。此种方式主要应用在干扰不大，通道数相对较多的场合。可连接成模拟电压单端输入方式，32路模拟输入信号连接到AI0～AI31端，其公共地连接到AGND端。
第二种：AD 双端输入连接方式
双端输入方式是指使用正负两个通路实现某个信号的输入，该方式也叫差分输入方式。此种方式主要应用在干扰较大，通道数相对较少的场合。单、双端方式的实现由软件设置，请参考PCI8753软件说明书。PCI8753板可按下图连接成模拟电压双端输入方式，可以有效抑制共模干扰信号，提高采集精度。16路模拟输入信号正端接到AI0～AI15端，其模拟输入信号负端接到AI16～AI31端，现场设备与PCI8753板共用模拟地AGND。
