线阵芯片

概述

    根据传感器芯片中像元排列的结构可以将芯片分为线阵芯片和面阵芯片。线阵芯片中的像元呈一线线型排列，面阵芯片中的仙缘呈二维阵列。

    线阵CCD可以直接将一维光信息转变为视频信号输出。线阵CCD一般具有单沟道线阵CCD、双沟道线阵CCD两种基本形式。

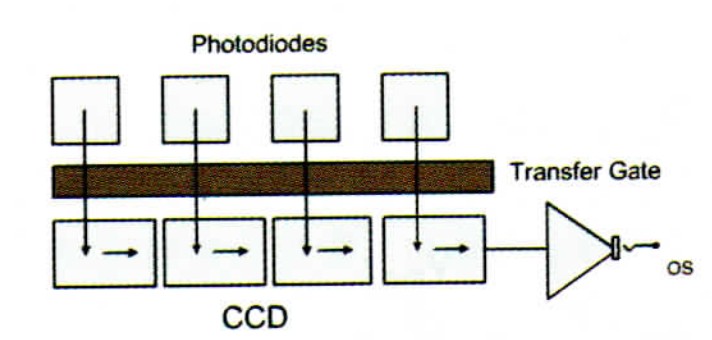

单沟道线阵CCD

   一行移位寄存器与像敏元阵列并排，电荷转移到移位寄存器后，在时钟的作用下一位一位地读出。

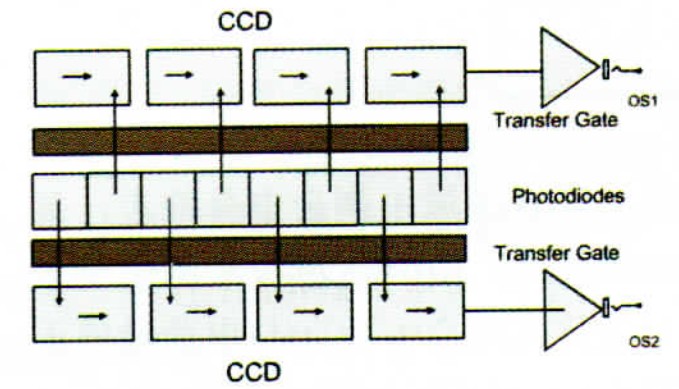

双沟道线阵CCD

    两行移位寄存器分列在像敏元阵列两边，光电荷按箭头方向转移到对应的移位寄存器内，然后在诗中作用下分别读出。

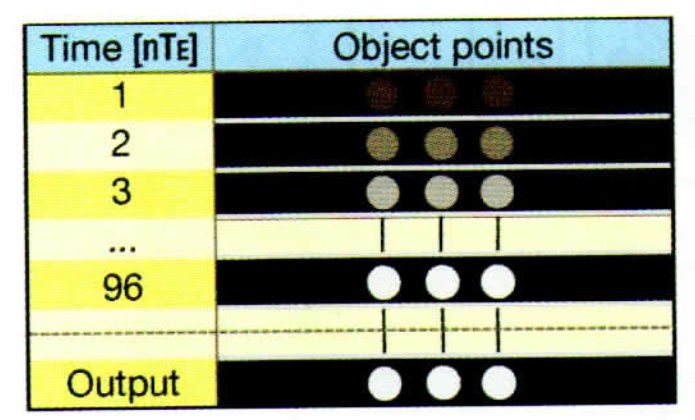

特殊线阵TDI

TDI(Time Delay and Integration)是一种扫描方式，是通过对同一物体的多次曝光累加电荷产生图像信号。一方面多次曝光提高了TDI芯片的灵敏度，同时由于其输出信号是多级电荷累加的结果，因此对器件的光响应不均匀性不敏感，从而提高了信号的信噪比。

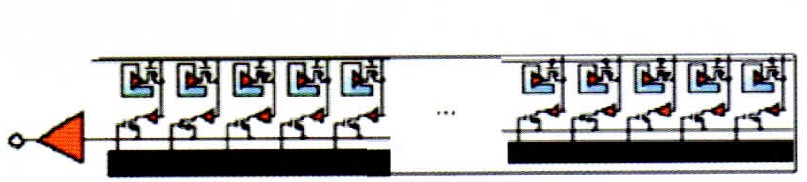

线阵CMOS芯片
