远心工业镜头与普通工业镜头的不同

发布时间:2017-10-29

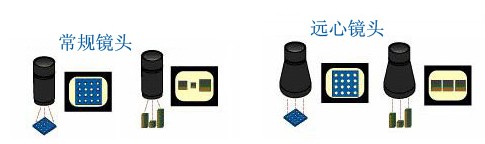

远心工业镜头主要是为纠正传统工业镜头的视差而特殊设计的镜头,它可以在一定的物距范围内,使得到的图像放大倍率不会随物距的变化而变化,这对被测物不在同一物面上的情况是非常重要的应用。

普通工业镜头目标物体越靠近镜头(工作距离越短),所成的像就越大。在使用普通工业镜头进行尺寸测量时,会存在如下问题:
1)由于被测量物体不在同一个测量平面,而造成放大倍率的不同;
2)镜头畸变大
3)视差也就是当物距变大时,对物体的放大倍数也改变;
4)镜头的解析度不高;
5)由于视觉光源的几何特性,而造成的图像边缘位置的不确定性。

而远心工业镜头就可以有效解决普通镜头存在的上述问题,而且没有此性质的判断误差,因此可用在高精度测量、度量计量等方面。远心镜头是一种高端的工业镜头,通常有比较出众的像质,特别适合于尺寸测量的应用。
无论何处,在特定的工作距离,重新调焦后会有相同的放大倍率,因为远心工业镜头的最大视场范围直接与镜头的光栏接近程度有关,镜头尺寸越大,需要的现场就越大。远心测量镜头能提供优越的影像质素,畸变比传统定焦镜头小,这种光学设计令影像面更对称,可配合软件进行精密测量
    普通工业镜头优点:成本低,实用,用途广。
    普通工业镜头缺点:放大倍率会有变化,有视差。
    普通工业镜头应用:大物体成像。
远心工业镜头的优点:放大倍数恒定,不随景深变化而变化,无视差。
远心工业镜头的缺点:成本高,尺寸大,重量重。
远心工业镜头的应用:度量衡方面,基于CCD方面的测量,微晶
