商品名称： 端子X/Y/Z尺寸视觉测量设备
商品编号： 端子平面度检测

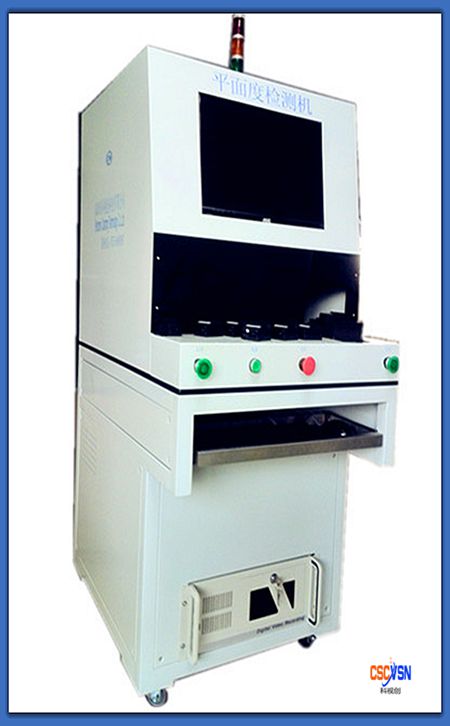

端子X/Y/Z尺寸视觉测量设备

本设备适用于端子、连接器、金属件等产品的尺寸测量和位置检测，可自动检测端子在X、Y、Z方向的尺寸偏差、平面度异常、位置偏移和装配不良，并对检测结果进行保存和记录。

适用场景

适用于连接器端子、五金端子、电子接插件、冲压件和精密小零件的在线尺寸检测，可替代人工抽检或显微测量，提高检测效率和一致性。

主要检测内容

可检测端子高度、平面度、X/Y/Z方向尺寸、间距、位置偏移、弯曲变形、缺端子、错位和装配异常等问题。

检测难点

端子尺寸小、结构密集、反光明显，对成像清晰度、定位精度和重复测量稳定性要求高。检测方案需结合产品夹具、光源角度、镜头倍率和算法标定方式设计。

解决方案

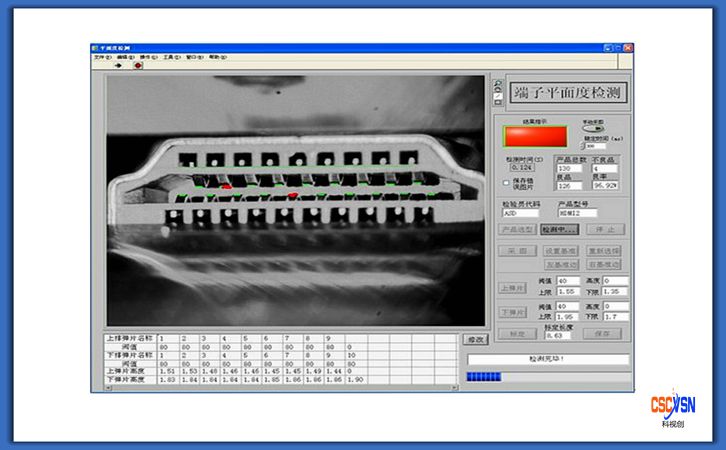

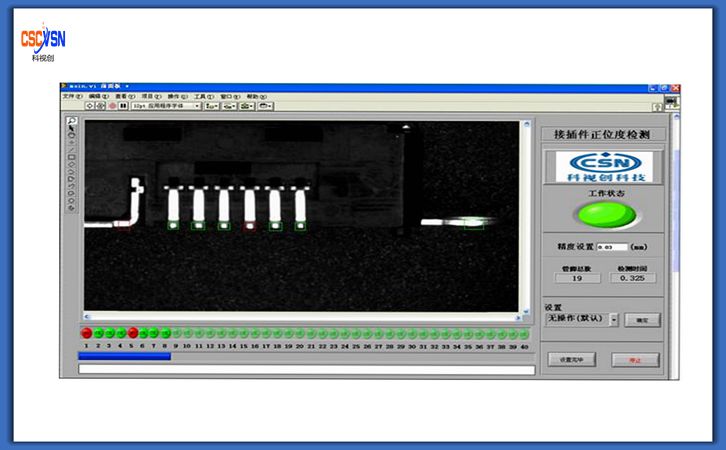

系统通过工业相机、镜头、视觉光源和测量软件，对端子关键位置进行定位、边缘提取和尺寸计算，检测结果可实时显示、保存记录，并可输出OK/NG信号与产线联动。

可定制项目

可定制检测项目、相机数量、测量精度、夹具方式、检测节拍、数据报表、条码绑定、PLC/MES对接和自动上下料机构。

客户需要提供的资料

建议提供产品图纸、样品、关键尺寸公差、检测节拍、合格/不良样品、现场空间和数据保存要求。

咨询建议

如果您有端子尺寸测量、平面度检测或连接器视觉检测需求，可提供图纸和样品，科视创工程师可协助评估视觉测量方案。
